Descrição

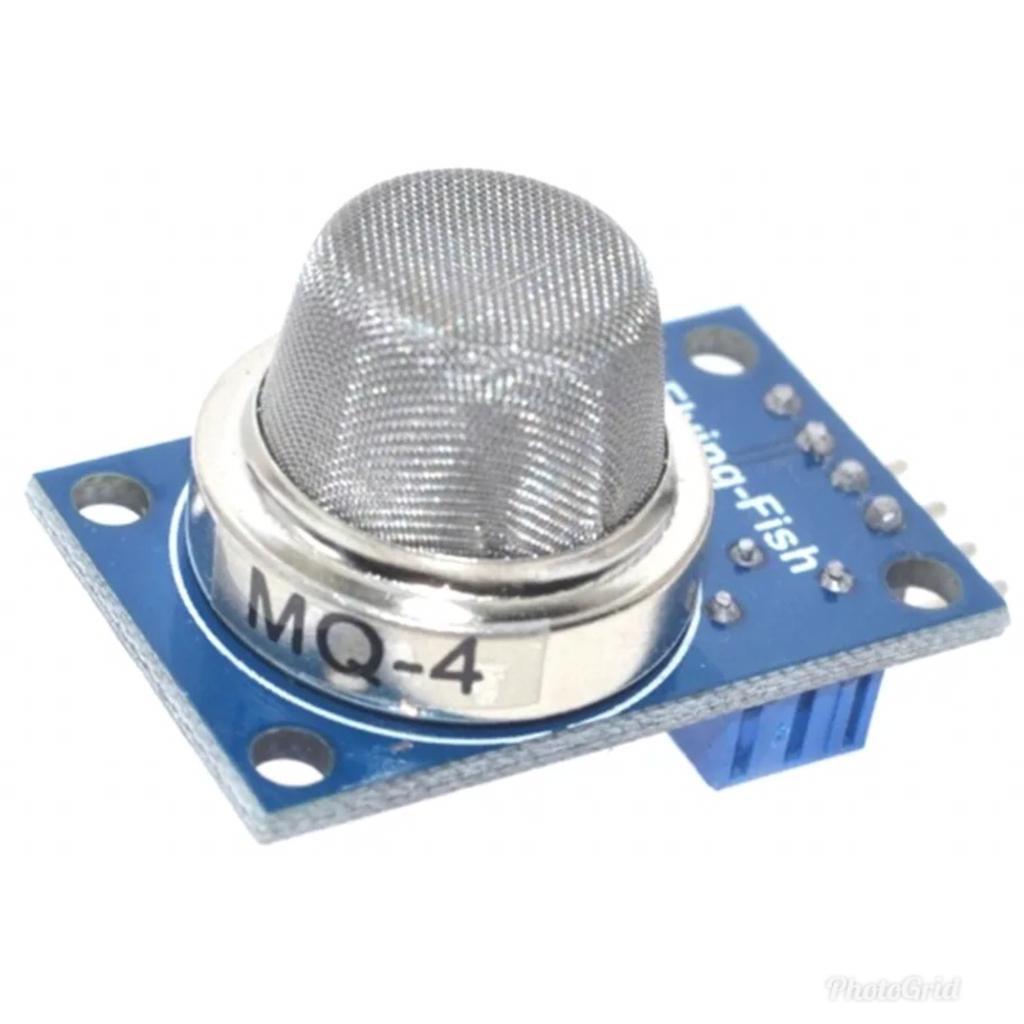

MÓDULO SENSOR DE GÁS MQ-4 METANO

O Sensor de Gás MQ-4 detecta o gás Metano e Gás Natural, sensor muito usado em projetos de segurança e automação uma vez que este gás é altamente tóxico para o ser humano. Este sensor de gás detecta a concentração de metano no ar e dá a saída nos pinos D0 (digital ajustável) e A0 (analógica) . A faixa de sensibilidade é de concentrações de 300 a 10000ppm sendo apropriado para detecção de vazamentos. Este sensor pode operar em temperaturas de -10 a 50ºC e consome menos de 150mA a 5V. Quando a concentração de Metano fica acima do nível ajustado pelo potenciômetro, a saída digital D0UT fica em estado alto, se abaixo do nível, fica em estado baixo. Para ter uma resolução melhor e medir a variação da concentração do gás no ar basta usar a saída analógica AOUT e conectar a um conversor AD, como a presente no Arduino e Raspberry Pi.
NOTA: Este sensor MQ-4 necessita de aquecimento, logo é normal um aquecimento e emissão de um cheiro inicial.

ESPECIFICAÇÕES

– Modelo: MQ-4;
– Chip: LM393;
– Detecção do gás GLP, Metano, Gás Natural;
– Led que ascende com a detecção de gás;
– Sinal de saída TTL;
– Sensibilidade de Sinal Ajustável;
– Tensão de operação: 3-5V;
– Saída Analógica: 0 ~ 5V;
– Sinal Digital;
– Zona de Detecção: 300 to 1000ppmm;
– Resistência de aquecimento: 31O ± 3O;
– Tensão de aquecimento: 5V ± 0,2V;
– Potência de aquecimento: =350mW;
– Sensibilidade ajustável via potenciômetro;
– Dimensões: 35mm x 20mm x 15mm(altura).
– Pinos:

VCC: 5V
GND: GND
DOUT: Saída Digital
AOUT: Saída Analógica.
