Descrição

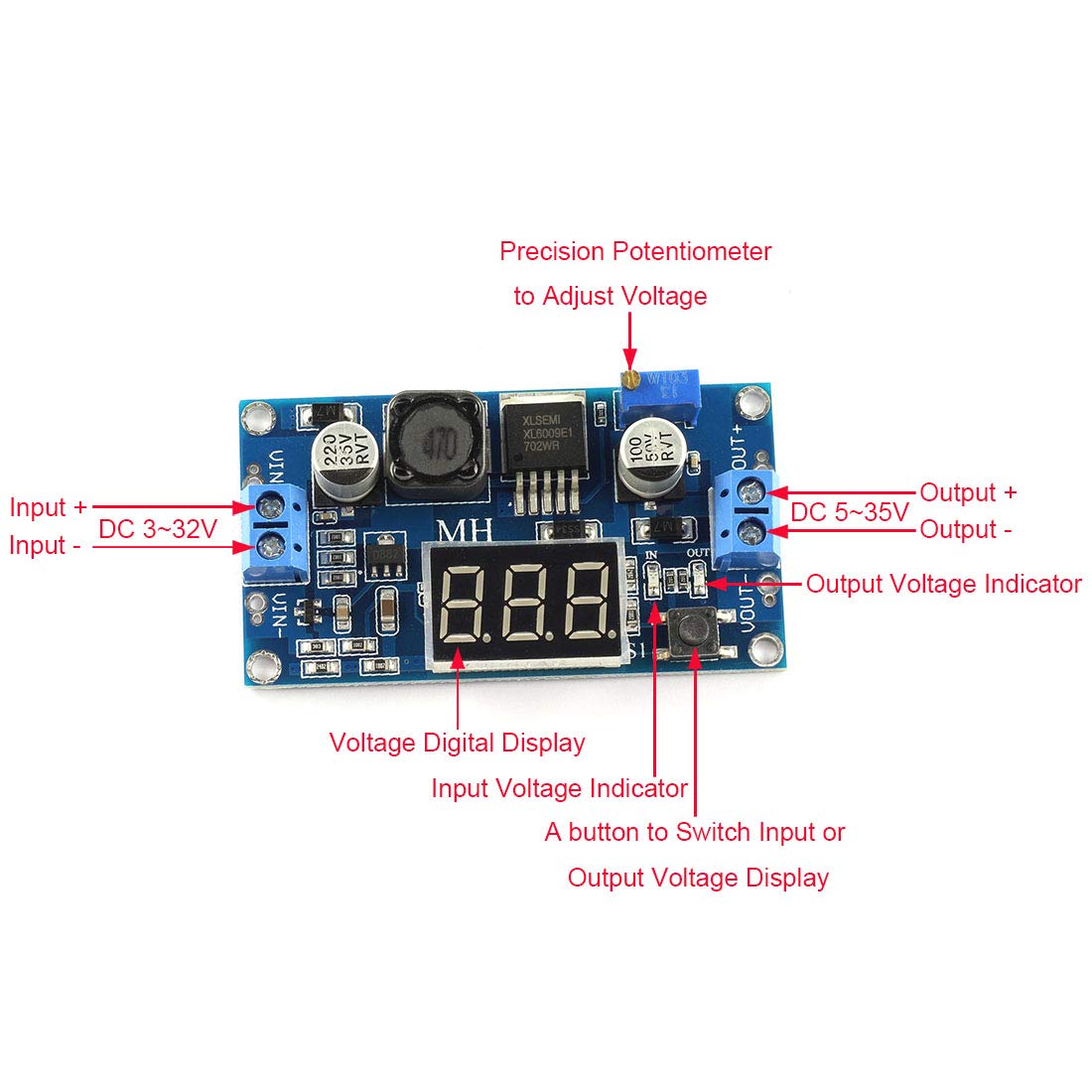

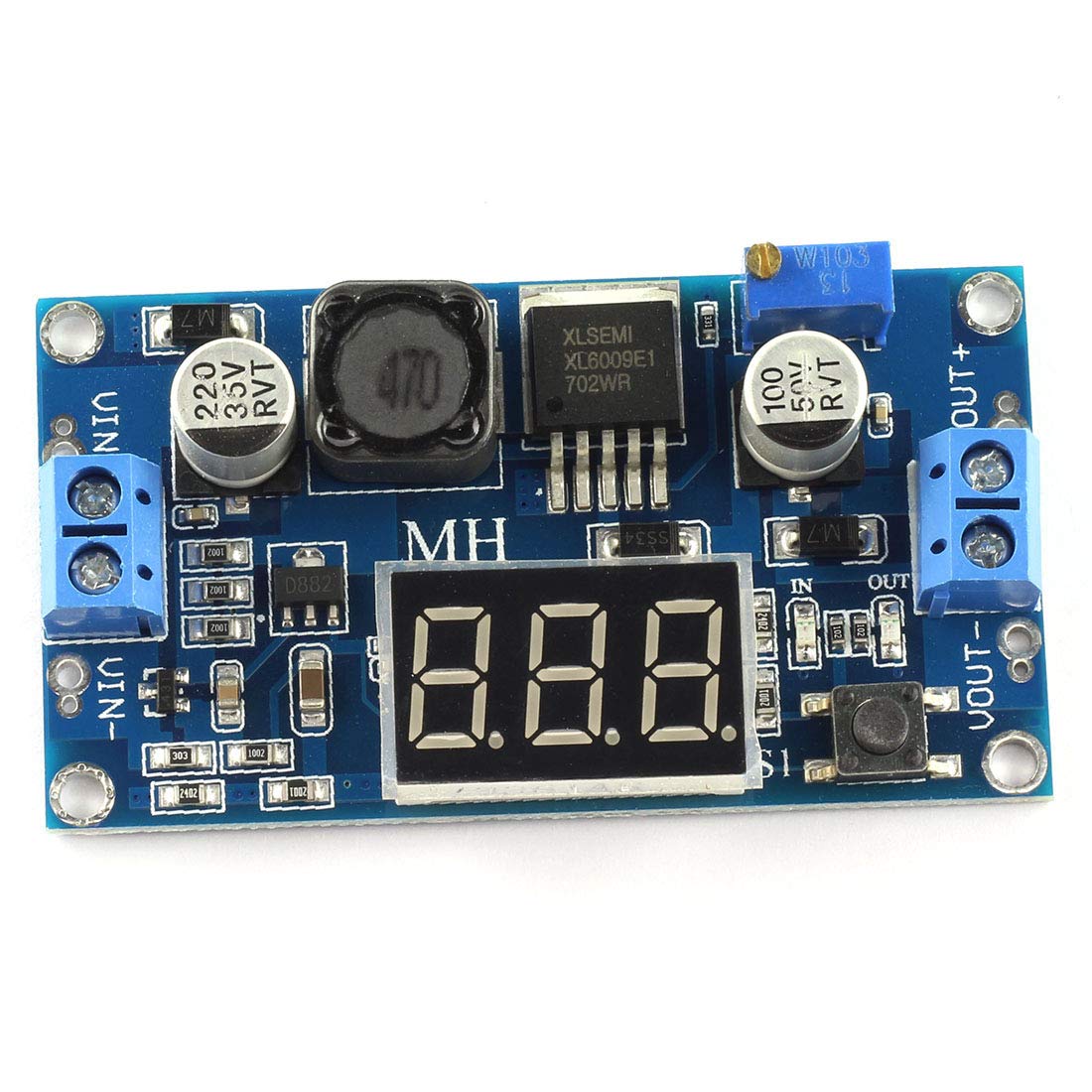

MÓDULO CONVERSOR BOOST STEP UP + DISPLAY XL6009

* Regulador de tensão ajustável usando o CI XL6009
* Serve como booster (elevador de tensão)
* Indicação da tensão de entrada e saída no display
* Botão da direita seleciona tensão indicada no display entrada ou saída
* Trimpot para ajuste da tensão de saída (deve ser 1 volt a mais da tensão de entrada )

Especificações:
* Tensão de entrada: 4,5 a 32V dc
* Voltagem de saída: Ajustável 5,5 a 35V dc (A tensão de entrada deve ser 1 Volt mais baixa que a tensão ajustada de saída).
* Corrente de saída: 1A nominal, 2A máximo com dissipador de calor.
* Não isolada, negativo comum na entrada e saída.
* Regulação de carga: ± 0,5%.
* Eficiência de 94% .
* Freqüência de comutação: 400 KHz
* Temperatura de operação: -10°C a 85°C. Acima de 15W de saída recomenda-se o uso de dissipador de calor.
* Dimensões: 6,5 x 3,5 x 1,4 cm
